图1. 汽包水位测量系统实物图

基于实控对象的汽包模拟实训装置：

汽包模拟实训装置能与DCS进行连接，能够利用DCS对系统内各种设备进行控制，同时采集数据。需完成与DCS连接、控制组态和调试。

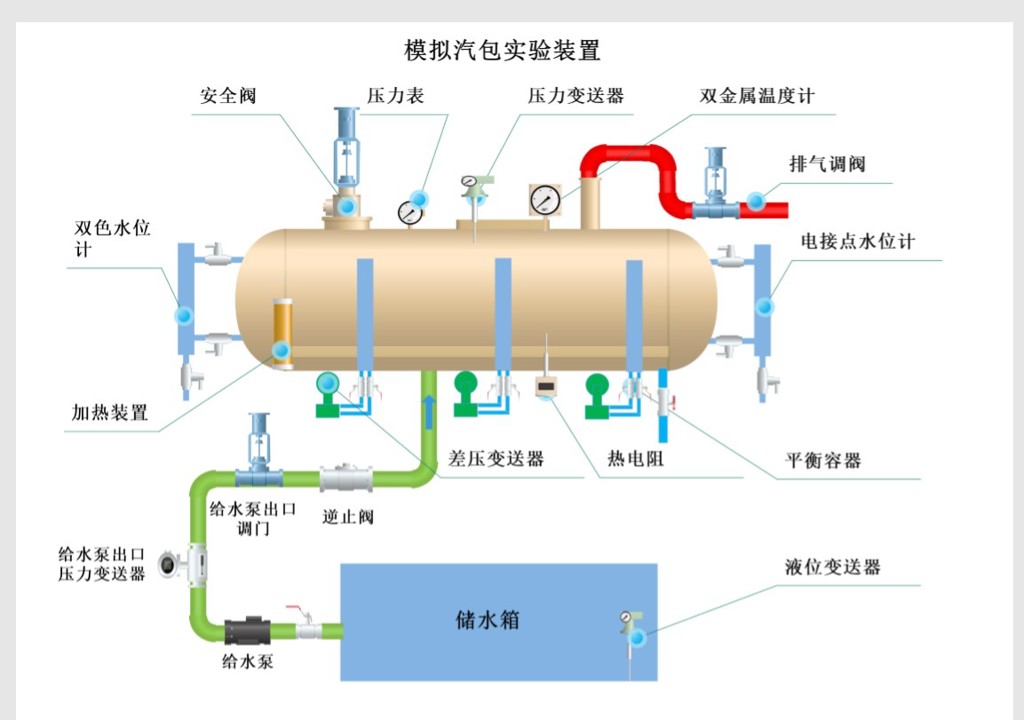

图2.  汽包水位测量系统流程图

主要功能：

1、通过汽包模拟实训装置理解汽包原理，掌握汽包水位影响因素和动态特性。

2、熟悉各种汽包水位计的原理，安装和调试。

3、熟悉差压式水位计的补偿和整定方法。

4、将各种测量信号与DCS连接，构成保护和控制回路，完成保护和控制功能。

5、汽包水位保护系统故障处理及预防，能分析汽包水位保护系统故障产生的原因并能正确处理，能分析、诊断汽包水位保护系统复杂故障的原因并能制定相应的预防措施。
