一、热工先进过程控制实验装置方案

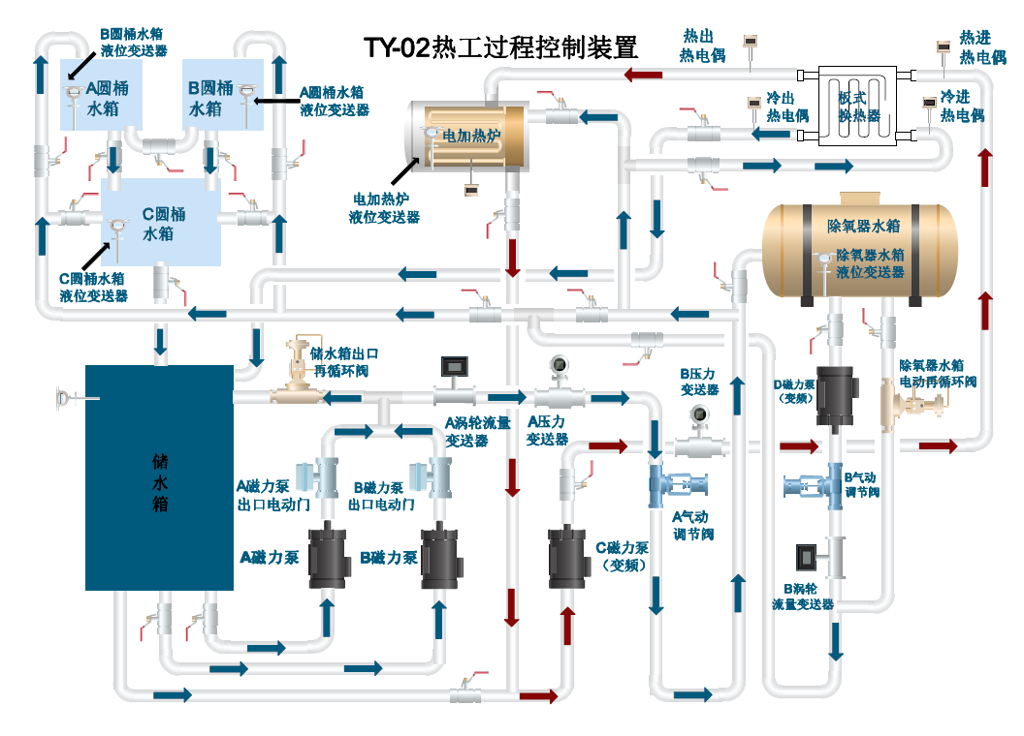

图1. 热工先进过程控制实验对象系统流程图

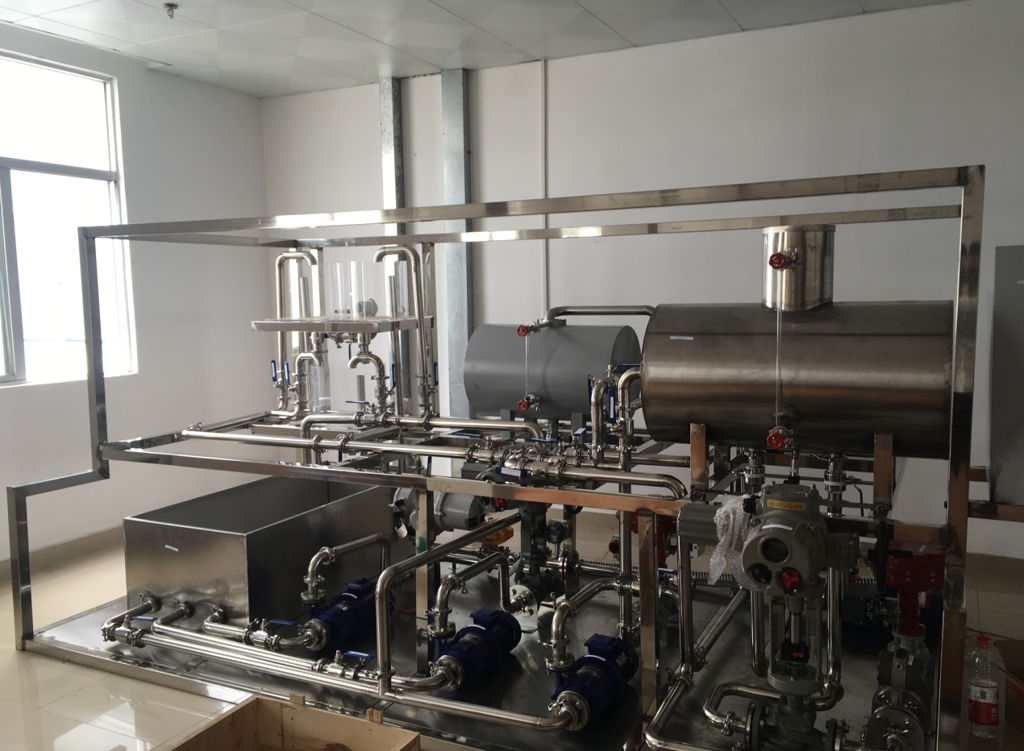

图2. 系统实拍图1

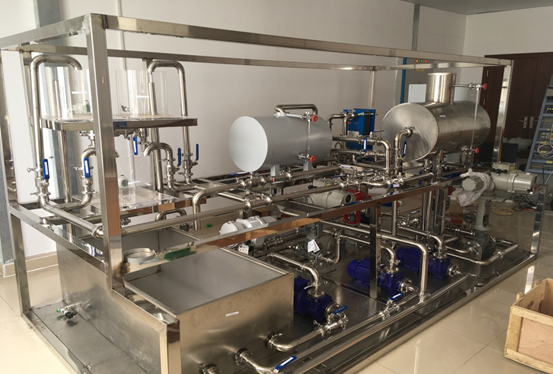

图3. 系统实拍图2
二、热工先进过程控制实验项目
1、过程控制系统的组成认识实验
（1）过程控制及检测装置硬件结构组成的认识，控制方案的组成
及控制系统的连接。
（2）智能调节仪等各种智能仪表的操作及参数设定。
（3）传感器的校正( 零点迁移与量程) 。
2、对象数学模型的测试实验
（1）单容水箱液位数学模型的测试。
（2）串接双容水箱液位数学模型的测试。
（3）锅炉特性的测试。
（4）调节阀流量特性测试实验。
（5）锅炉温度位式控制系统实验。
3、单闭环系统实验
（1）液位
1）单容（一阶）液位定值控制。
2）双容（二阶）液位定值控制。
3）三容（三阶）液位定值控制。
（2）温度
1）圆桶水箱静态水温定值控制。
2）圆桶水箱动态水温定值控制。
3）换热器出水口温度定值控制。
（3）流量
1）单闭环流量（电动调节阀支路）定值控制。
2）单闭环流量（变频调速磁力泵支路）定值控制。
4、串级控制系统实验
（1）水箱液位串级控制。
（2）换热器出水口水温与热水流量串级控制。
（3）换热器出水口水温与锅炉内胆水温的串级控制。
（4）上水箱液位与电动调节阀支路流量的串级控制。
（5）上水箱液位与变频调速磁力泵支路流量的串级控制。
（6）下水箱液位与电动调节阀支路流量的串级控制。
（7）下水箱液位与变频调速磁力泵支路流量的串级控制。
5、比值控制系统实验
（1）单闭环流量比值控制。
（2）双闭环流量比值控制。
6、前馈-反馈控制系统实验
（1）换热器水温的前馈-反馈控制系统。
（2）下水箱液位的前馈-反馈控制系统。
